检测可燃气体，量程如何选择？

  在工业检测领域，"量程选错，等于白装"是一句被反复验证的实战箴言。

   无论是化工厂储罐区、煤矿井下巷道，还是城市燃气调压站，可燃气体探测器面临的主要问题不止是"装不装"，更是"选什么量程"。量程选大了，低浓度泄漏检测不到；量程选小了，高浓度冲击会直接"打爆"传感器，导致永久损坏。据应急管理部统计，2024年全国化工事故中，约有12%与气体检测系统配置不当相关。

  连丁传感为你一次性理清量程选型逻辑。

丨三大量程单位：%LEL、%VOL、μmol/mol到底代表什么？

  选型的第一步，是精确理解量程单位的物理含义。这三个单位常出现在探测器铭牌上，但混淆使用会导致严重的误判。

  %LEL —— 安全报警的"核心语言"

  LEL（Lower Explosive Limit）即爆炸下限，指可燃气体与空气混合后，遇火源能发生爆炸的最低浓度。%LEL 表示当前浓度占该气体爆炸下限的百分比。

  以甲烷（CH₄）为例：其爆炸下限为 5%VOL，即空气中甲烷体积浓度达到 5% 时，遇明火即可爆炸。当探测器显示 50%LEL，意味着当前浓度为爆炸下限的一半，即 2.5%VOL——尚未到达爆炸点，但已处于危险区间。

  国家标准 GB/T 50493-2019 规定：可燃气体的一级报警设定值应 ≤ 25%LEL，二级报警设定值应 ≤ 50%LEL。

  %VOL —— 直接反映真实浓度

  %VOL 表示气体在空气中的体积百分比，是一个绝对的浓度值。例如空气中氧气含量约 20.9%VOL，这是一个不依赖于任何参考基准的实测值。在环境监测和需要精确浓度数据的场景中，%VOL 是最直观的表达方式。

  μmol/mol —— 微量检测的"放大镜"

  μmol/mol是一个体积分数比值，指"目标气体的分子数"与"混合气体总分子数"的比值,"微"则是一个国际单位制前缀，代表百万分之一，1%VOL = 10,000μmol/mol。当需要检测极低浓度可燃气体时可用。

一句话总结：

• %LEL → 看安全风险（离爆炸还有多远）

• %VOL → 看真实浓度（空气中到底有多少）

• ppm → 看微量泄漏（百万分之一的精度）

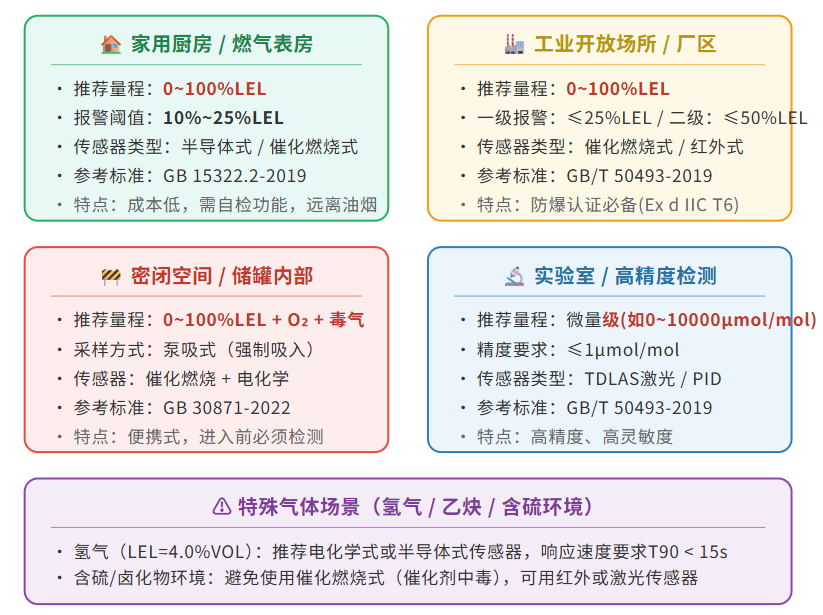

不同场景下的可燃气体量程选择指南

丨量程选择逻辑：场景决定量程，标准决定阈值

    量程选择不是拍脑袋决定，而是基于应用场景和安全标准的系统性工程。以下是四个关键决策维度：

    第一，看检测目的

    如果目的是防爆安全报警（绝大多数工业场景），应选择 0~100%LEL量程，报警阈值按国标设置在25%LEL和50%LEL。如果目的是泄漏溯源或过程监控，则需要微量级量程，以便在浓度远低于爆炸下限时就能发现异常。

    第二，看环境条件

    开放厂区中，气体扩散快、浓度梯度大，固定式点型探测器（0~100%LEL）配合合理的安装间距即可胜任。但在密闭空间（储罐、窨井、地下管廊）中，可燃气体可能快速积聚至危险浓度——此时需要便携式泵吸复合检测仪，同时监测%LEL、氧气含量和有毒气体。

    第三，看气体种类

    不同可燃气体的爆炸下限差异显著，须以目标气体的实际LEL值为换算基准。常见气体LEL值如下：

  第四，看传感器原理

  传感器类型直接限制了可用量程范围和适用环境：

-催化燃烧式：最广泛使用的可燃气体传感器，量程 0~100%LEL，响应迅速、线性好，但在含硫、含卤化物（如氯气）环境中易中毒失效，且需要氧气参与反应，不适用于缺氧环境。

-红外吸收式（NDIR）：无需氧气、不受硫化物干扰，适合高浓度碳氢类气体检测和缺氧环境，成本较高，无法检测氢气。

-TDLAS 激光式：开放光路、响应极快（<1s）、微量级精度，适合大范围管线巡检和微量泄漏监测，是目前技术精度最高的方案，成本最高。

注：GB/T 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》5.5.1 测量范围应符合下列规定：

1、可燃气体的测量范围应为0～100％LEL；

2、有毒气体的测量范围应为0～300％OEL；当现有探测器的测量范围不能满足上述要求时，有毒气体的测量范围可为0～30％IDLH；环境氧气的测量范围可为0～25％VOL；

3、线型可燃气体测量范围为0～5LEL·m。

丨量程选型"三步法"

  基于以上分析，建议按以下三步完成量程选型：

Step 1 — 确定检测目标和气体种类：是防爆报警还是泄漏溯源？检测甲烷、氢气还是多气体混合？

Step 2 — 匹配环境条件与传感器：开放/密闭/高温/含硫？选择合适的传感器原理（催化燃烧/红外/激光）。

Step 3 — 依据国标设置量程与报警值：可燃气体一级报警 ≤25%LEL，二级报警 ≤50%LEL（GB/T 50493-2019）；密闭空间作业需额外监测氧气（19.5%~23.5%VOL）和有毒气体（GB 30871-2022）。

丨结语

  可燃气体检测的量程选择，本质上是一场"精度、成本、安全"的三角平衡。量程选对了，探测器是"安全卫士"；选错了，要么形同虚设，要么频繁误报。

参考资料与依据：
[1] GB/T 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》
[2] GB 15322.1-2019《可燃气体探测器 第1部分：工业及商业用途点型可燃气体探测器》
[3] GB 30871-2022《危险化学品企业特殊作业安全规范》
[4] 中国化学品安全协会《气体检测仪中LEL、VOL和ppm的关系》
[5] 应急管理部 2024年度全国化工事故统计通报
